К празднику мы подготовили обновление контроллера МИКРО КП32 расширяющее возможности по обработке и выдаче собранных сигналов. Для этого обновления мы подготовили ряд больших изменений, которые востребованы в текущее время. Список изменений можно разбить на три части: расширение возможностей по обработке каждого сигнала, настройка спорадических групп ТИ, и гибкая настройка выдачи собранных сигналов.

Настройка обработки сигналов

В списках сигналов, кроме возможности изменять имена параметров, появились колонки с полями позволяющие произвести дополнительную настройку сигнала в зависимости от его типа: ТС, ТИ или ТУ.

Для настройки сигналов ТС доступны два поля. Первое поле позволяет активировать инверсию сигнала ТС. Второе поле Тип позволяет объединить два соседних сигнала в один двухпозиционный сигнал ТС.

Для сигналов ТУ доступна настройка блокировки выдачи ТУ. В настройку параметра добавлено окно, позволяющее выбрать отдельные сигналы ТС для управления командами Включить и Отключить. Состояние этих ТС будет разрешать или блокировать исполнение команды ТУ.

Для настройки сигналов ТИ доступны два поля.

Поле Дорасчет  позволяет вызвать окно для настройки коэффициентов. Дорасчет обычно используется для преобразования значения измерения в квантах в физическую величину.

Поле  Группа позволяет связать параметр ТИ с одной из спорадических групп ТИ (см.ниже). Тогда условия выдачи спорадического ТИ для группы будут применяться к этому параметру ТИ. При выполнении условия параметр ТИ будет передан на верхний уровень вне очереди.

В списках сигналов ТС и ТИ появилась возможность диагностировать текущее состояние сигналов. Для этого Конфигуратор должен быть подключен к работающему контроллеру МИКРО КП32. Установка флага Значение активирует считывание состояний всех сигналов в списке. Считанные значения будут отображены в колонке правее наименования сигналов.

Настройка спорадических групп ТИ

В Конфигуратор контроллера МИКРО КП32 добавлена таблица для создания и настройки спорадических групп ТИ. Каждая группа является шаблоном настройки, который после может быть применен к конкретному сигналу ТИ любого формата, как преобразованного в физическую величину, так и нет.

Для каждой группы можно настроить несколько условий спорадической выдачи - абсолютную и относительную апертуру, верхнее и нижнее пороговое значение. Критерием выдачи сигнала считается срабатывание хотя бы одного из условий.

Пример таблицы настройки групп ТИ:

Настройка выдачи собранных сигналов

Для расширенной настройки выдачи данных по протоколам МЭК 870-5-101 и МЭК 870-5-104 в Конфигуратор контроллера МИКРО КП32 добавлена таблица задания форматов выдачи параметров. Она позволяет для каждого типа параметра определить формат выдачи данных (тип ASDU), используемый в разных режимах выдачи - спорадической, циклической  и при выдаче в ответ на команду "Общий опрос".

Наибольшее число возможностей настройки получили параметры ТИ. Выдачу ТИ в любом режиме можно либо отключить, либо выбрать необходимый формат данных для передачи. Для выдачи можно использовать тот же формат, что у источника данных (режим "Авто"), либо выбрать принудительное преобразование ТИ в формат с плавающей запятой (режим "Float"), независимо от формата источника. Кроме этого, можно к любому формату ТИ добавить передачу метки времени.

В полях таблицы отображается выбранный или заданный по умолчанию формат данных, и используемые при этом идентификаторы типов ASDU. В колонке "Опрос групп" отображаются номера групп команды "Общий опрос", на которые будут выданы сигналы данного типа.

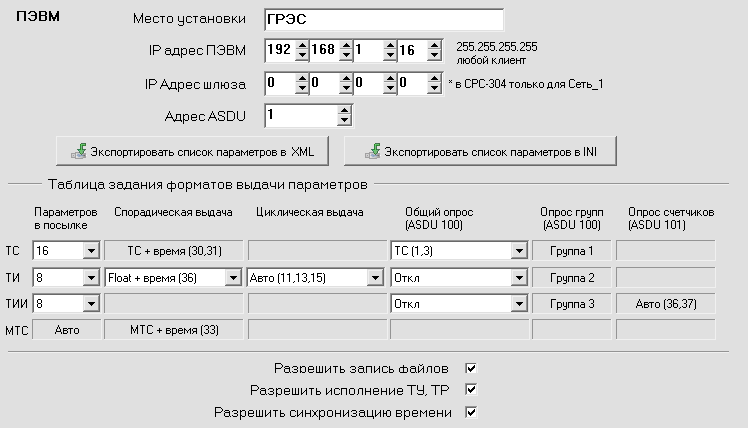

Пример части окна настройки параметров ПЭВМ:

Для использования данных настроек необходима версия ПО "Конфигуратор контроллера МИКРО КП32" не ниже 7.11.0. И версия программы функционирования контроллера МИКРО КП32 не ниже 4.19.
